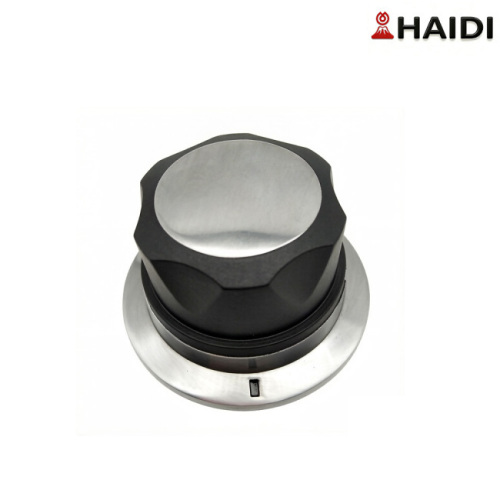

Die Casting Multi-Slide untuk Geometri Kenop Panggangan yang Kompleks: Aturan Desain yang Bertahan dalam Produksi (2026)

Geometri, bukan paduan, menentukan berapa biaya pembuatan kenop panggangan. Jika dial memiliki port katup yang menghadap ke samping, pengait internal, atau alur yang tidak dapat dipasang pada garis perpisahan, Anda tidak membeli pengecoran — Anda membeli perkakas dengan baja bergerak, yang mana setiap slide membeli satu fitur untuk perkakas 15–30% lebih banyak dan waktu siklus 4–8 detik lebih lama. Geometri kenop panggangan kompleks die casting multi-slide diringkas dalam satu frasa: semakin banyak Anda mengemasnya ke dalam pelat jam 38 mm, semakin banyak alat — bukan logamnya — yang menentukan biaya, tingkat kerusakan, dan tanggal peluncuran Anda. HAIDI, produsen cetakan pengecoran seng dan aluminium di Ningbo, memotong alat-alat ini sendiri, sehingga gambar di bawah ini berasal dari cetakan cetakan dan bukan dari buku teks.

Tiga pertanyaan menentukan sebagian besar ulasan desain. Bisakah fitur berpindah ke arah tarikan utama? Jika tidak, apakah perosotan lebih murah daripada mengerjakan setiap bagian dengan mesin? Dan akankah paduan tersebut mentolerir ketebalan dinding yang diminta bentuknya? Ini adalah jawaban yang kami berikan kepada tim teknik OEM sebelum cetakan dirilis.

1. Kapan kenop pemanggang memerlukan die casting multi-slide dan bukan alat dua pelat?

Perlu digeser ketika fitur berjalan tegak lurus dengan bukaan cetakan — port katup yang menghadap ke samping, pengait internal, alur cincin yang tersembunyi — atau ketika garis perpisahan akan mendarat di permukaan yang dilihat pelanggan.

Slide adalah garis pilihan terbesar dalam kutipan alat kenop: satu tindakan menambah 3.000–8.000, dua tindakan menambah 6.000–20.000, tarikan inti hidrolik 10.000–30.000. HAIDI memerinci setiap tindakan, bukan melipatgandakannya menjadi satu gambaran. Waktu siklus bertambah 4–8 detik, karena dadu tidak dapat terbuka hingga setiap slide ditarik kembali.

Ada tiga aturan yang memotong RUU itu. Kelompokkan setiap undercut ke satu sisi cetakan sehingga satu slide membentuk semuanya — pembuat alat mengenakan biaya per tindakan, bukan per fitur. Jaga agar durasi penutupan tetap pendek; penutupan yang lama pada permukaan berlapis adalah tempat lampu kilat muncul setelah 50.000 pengambilan gambar. Dan pertanyakan setiap undercut yang hanya ada untuk penampilan saja: rib, pocket, atau bukaan mesin lebih murah daripada baja yang dapat digerakkan.

Pertukaran geometri kenop panggangan kompleks die casting multi slide memiliki kutipan tepi kedua yang tidak pernah ditampilkan. Pada bagian sekecil ini, cacat pengecoran mati, porositas penutup dingin, bagian kenop kecil mendorong hasil: gas yang masuk pada kecepatan gerbang 30–50 m/s berubah menjadi porositas di bawah pelapisan, dan dua bagian depan bertemu di ujung rusuk 1,0 mm meninggalkan penutup dingin yang terbaca sebagai retakan garis rambut setelah pemolesan. Perbaikannya bersifat mekanis — ventilasi vakum pada pengisian terakhir, luapan jauh melampaui rusuk tipis, sebuah gerbang yang mengarahkan bagian depan ke satu arah, bukan tiga.

Mekanisme geser juga menua: permukaan pemandu pada alat seng menunjukkan penumpukan solder sekitar 100.000 tembakan dan perlu pengerjaan ulang, jadi tanyakan interval perawatan di samping jumlah tembakan. Produsen Die Casting Aluminium Seng yang mengutip perubahan slide selain baja rongga dan ventilasi menjual kepada Anda mekanisme yang dihitung biayanya; orang yang mengutip satu nomor tidak.

✅ Intinya: Bayar untuk slide hanya jika fitur tersebut tidak dapat didesain ulang atau dikerjakan; tiga tindakan di atas, tinjau kembali bagian tersebut sebelum Anda meninjau kembali kutipannya.

2. Sisipkan Cetakan atau Die Casting: Proses Mana yang Sesuai dengan Rakitan Kenop?

Keluarkan bagian yang harus memiliki toleransi dan selesaikan; cetakan berlebih pada bagian yang harus lunak, ringan atau berisolasi termal.

Proses perakitan kenop plastik logam cetakan sisipan ada untuk pemisahan tersebut, dan biasanya lebih murah daripada memaksa satu proses untuk melakukan kedua pekerjaan.

Tiga kombinasi mencakup sebagian besar program panggangan:

• Badan cor, inti cetakan. Cangkang seng atau aluminium di atas inti polimer memotong massa sebesar 40–60% sekaligus menjaga permukaan logam dan lubang katup mesin — jalur untuk pelat jam tiga inci di mana pengecoran padat membebani batang katup secara berlebihan.

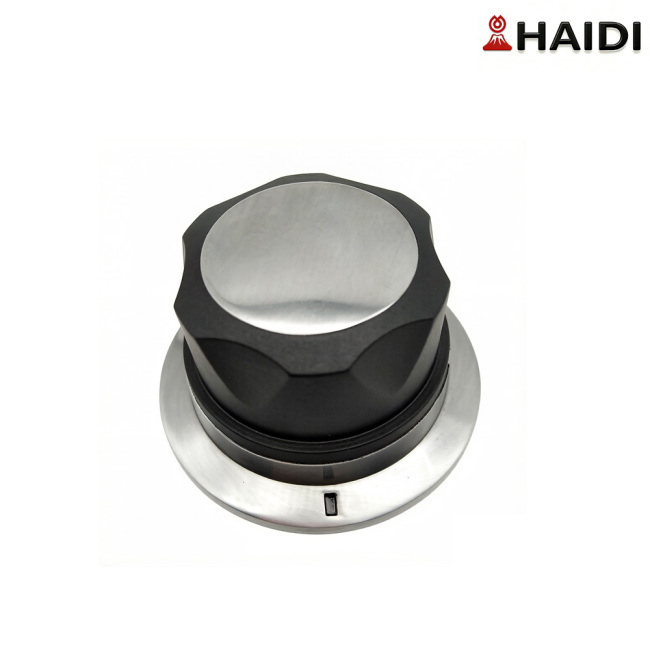

• Kenop cor, cetakan berlebih dengan sentuhan lembut. Kulit TPE yang diikat dengan seng cor memberikan cengkeraman dengan tangan yang basah atau berminyak, keluhan di balik sebagian besar panggilan garansi luar ruangan, tanpa kehilangan kekakuan logam.

• Kenop cetakan, sisipan logam. Sisipan kuningan atau seng yang dibentuk pada hub menyuplai lubang katup berbentuk D dan ulir, sehingga badan plastik tidak pernah membawa torsi secara langsung.

Lima aturan menentukan apakah pertemuan tersebut dapat bertahan dalam satu musim:

1. Dinding di sekeliling sisipan: minimum 0,8 mm, tidak pernah di bawah 1,5× diameter sisipan. Sisipan 6 mm memerlukan bos 9 mm. Dinding yang lebih tipis tenggelam pada permukaan yang terlihat dan retak secara radial pada bagian bosnya.

1. Panaskan sisipan hingga 80–120 °C. Sisipan dingin mendinginkan lelehan, mematikan kekuatan garis las, dan mengunci tegangan yang muncul setelah retak beberapa bulan kemudian.

1. Temukan dengan pin atau pemandu datar dan perlambat tahap injeksi pertama. Lelehan yang mengenai sisipan sisipan akan menggesernya, dan lubang yang berada di luar pusat akan menolak batch tersebut.

1. Jaga agar rusuk di dekat sisipan berada di bawah 60% ketebalan dinding utama. Apa pun yang lebih berat akan menarik tanda tenggelam ke permukaan yang berlawanan.

1. Anggaran ±0,1–0,2 mm untuk posisi sisipan. Die casting menahan ±0,05 mm, sehingga lubang katup dan penahan tetap berada di sisi pengecoran — hub plastik tidak dapat menahan jarak bebas 0,1–0,15 mm yang dibutuhkan batang katup gas.

Pabrik Die Casting Bersertifikat ISO 9001 harus menunjukkan data tarikan dan torsi untuk sisipan, bukan hanya gambar. Pada program khusus, HAIDI menguji tarikan hingga 500–800 N pada sisipan kuningan M3 dari nilon berisi kaca — rentang yang dibutuhkan kenop panel kontrol sebelum strip sekrup.

✅ Intinya: Biarkan pengecoran memiliki setiap kecocokan dan penyelesaian kritis, dan biarkan cetakan berlebih memiliki cengkeraman, massa, dan insulasi — jangan pernah sebaliknya.

Pertanyaan Umum

T: Berapa banyak slide yang harus dimiliki oleh kenop panggangan? J: Dua hingga empat adalah kisaran praktisnya. Di bawah dua, Anda mungkin belum menemukan undercut yang menyebabkan flash; di atas empat, cetakannya penuh sesak, pendinginannya buruk, dan pemeliharaan meningkat lebih cepat daripada nilai fitur. Program geometri kenop panggangan kompleks die casting multi slide yang mencapai lima tindakan biasanya berarti bagian tersebut harus dipecah menjadi kenop plus bezel, atau potongan bawah harus dipindahkan ke operasi pasca pengecoran.

T: Dapatkah kenop cetakan dicetak berlebih dengan plastik atau karet? A: Ya, dan hal ini biasa terjadi pada pemanggang premium. Proses perakitan kenop plastik logam cetakan sisipan mengikat kulit TPE dengan seng tuang, namun ikatan tersebut memerlukan interlock mekanis — permukaan yang bergerigi atau beralur, bukan yang halus. Tentukan persiapan permukaan dan uji ikatan pada gambar; permukaan cor yang halus mengalami delaminasi pada siklus termal pertama.

T: Apa yang menyebabkan porositas dan penutup dingin pada kenop kecil? A: Kecepatan gerbang dan ketebalan dinding, secara berurutan. Jika die casting cacat, porositas penutup dingin, dinding kenop kecil tipis dan gerbang terlalu besar, logam tiba lebih cepat daripada udara meninggalkan rongga dan segel gas di bawah pelapisan. Penutupan dingin (cold shuts) adalah kesalahan yang berlawanan – yaitu bagian yang memiliki gerbang di bawah tempat dua bagian depan bertemu di bawah suhu fusi. HAIDI mengukur luas gerbang dari ketebalan dinding pada setiap kenop alat, kemudian ventilasi pada pengisian terakhir; kedua cacat tersebut hilang tanpa mengubah paduannya.

Kirim gambar dan dapatkan tinjauan perkakas slide demi slide

Kirimkan HAIDI file 3D Anda atau sampel pesaing dan Anda akan mendapatkan respons fitur per fitur: pemotongan mana yang memerlukan slide, yang dapat dipindahkan ke tarikan utama, yang harus dikerjakan setelah pengecoran, ditambah delta perkakas untuk masing-masing dan perubahan DFM yang akan kami lakukan sebelum memotong baja. Ningbo Haidi Machinery Technology Co., Ltd. menjalankan die casting seng ruang panas, die casting aluminium ruang dingin, dan cetakan sisipan di bawah satu atap di Tiongkok, jadi memilih Pemasok Suku Cadang Die Casting Kustom tidak mengharuskan Anda membeli vendor kedua untuk cetakan berlebih tersebut. Mintalah tinjauan DFM gratis — sebagian besar program membuang satu slide dan satu operasi sekunder sebelum sampel pertama.
